Ki biztosítja a NYÁKokat?



Ki biztosítja az alkatrészeket?

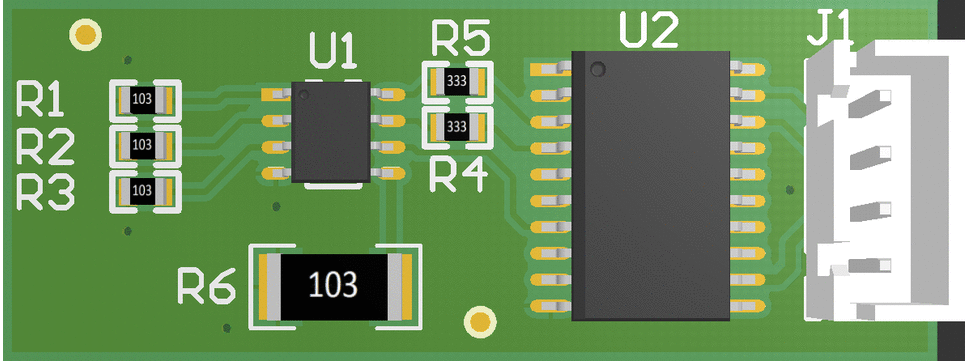

Különböző alkatrészek száma:


  • Példa: Ha a panelen van
    • 3 db 100kΩ (0805)
    • 1 db TL072
    • 2 db 33kΩ (0805)
    • 1 db PIC16F1508
    • 1 db csatlakozó
    • 1 db 10kΩ (2512)
    akkor a különböző alkatrészek száma 6.
  • Ha több alaktrésznek azonos az értérke, de más-más méretük van (pl. 0603 és 0805), akkor különbözőnek számítanak.
  • Miért van szükségününk erre az információra?



Az SMD alkatrészek száma:


  • Csak az SMD alkatrészeket számolja!
  • Ebben a példában 8 SMD alkatrész van.

A legkisebb méretű SMD alkatrész a panelen:

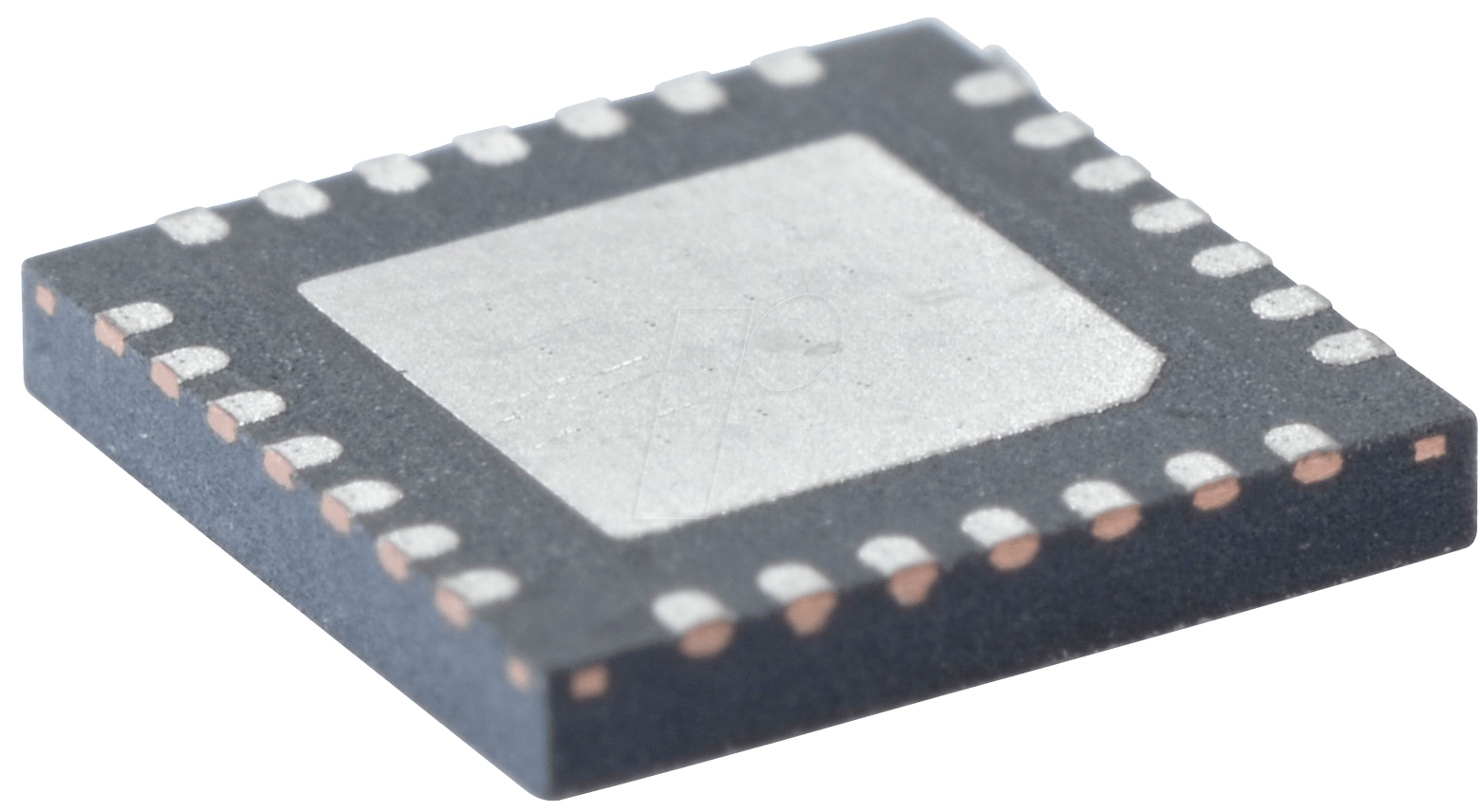

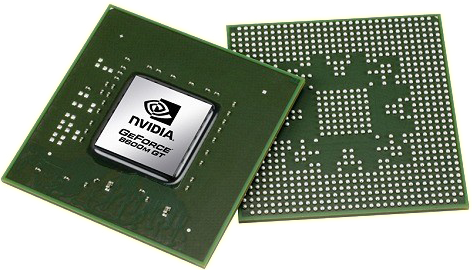

Tokozások a panelen:
Felületszerelt oldalak:

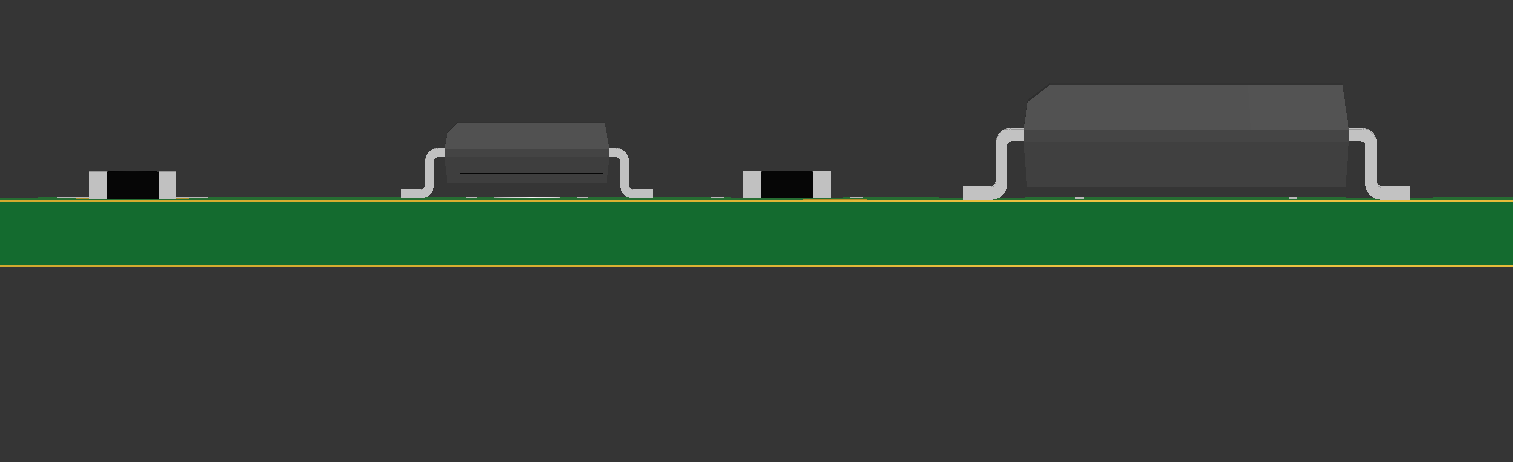

Egyoldalas beültetés:

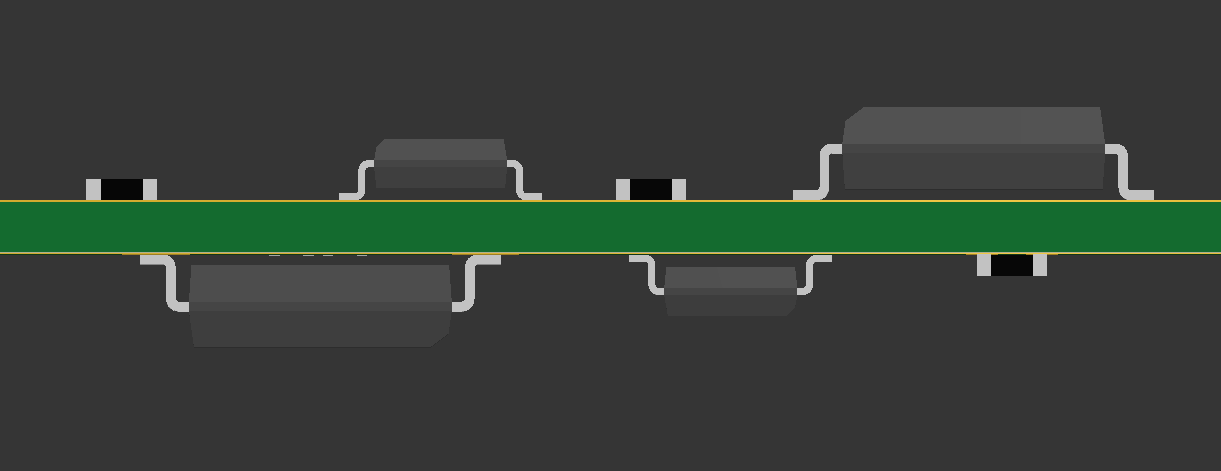

Kétoldalas beültetés:

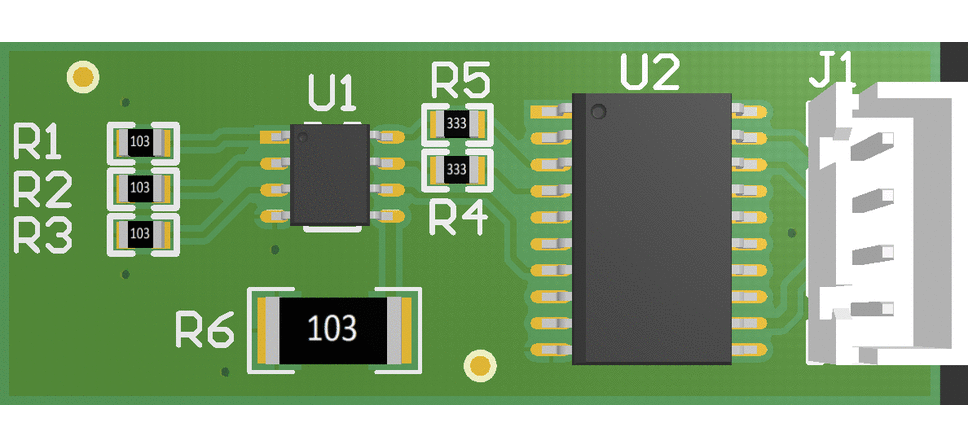

Furatszerelt THD (through hole device, leaded) alkatrészek száma:


Furatszerelési oldalak:

  • Csak a furatszerelt alkatrészeket számolja!
  • Ebben a példában 1 furatszerelt alkatrész van.
  • Furatszerelt alkatrészeknél a beültetendő alkatrészek száma (és nem az, hogy hány féle típus) a megadandó paraméter.

Összeszerelendő panelek száma: Árkalkuláció

  • Adja meg a gyártási mennyiséget. Nincs minimum mennyiség.



NYÁK lemez paraméterei

Az adatokra akkor is szükségünk van, ha a NYÁK-okat az Ügyfél biztosítja.

Szélesség (mm): Hosszúság (mm):
Rétegek száma:   NYÁK vastagság
Külső réz vastagsága:   Belső réz vastagsága
Forrasztásgátló lakk színe: Pozíció színe:
Felületkezelés:
Alapanyag:

A legjobb ár érdekében, amikor csak lehetséges, tartsa meg az alapértelmezett értékeket!


Gyártási dokumentáció feltöltése

Az alábbiakra feltétlenül szükség lesz:
Megjegyzés: az alkatrészlista és a koordináta fájl lehet közös is.

Adatait a titoktartási nyilatkozatunk alapján bizalmasan kezeljük. Megtekintés

Panel neve:


Ügyfél megrendelésszáma (opcionális):

Megjegyzések:
Please correct the following issues:

Kérem, töltse fel a gyártási fájlokat.
Kérem, válassza ki a kívánt szállítási határidőt.
Kérem, adja meg a panel nevét.
Vissza
Mennyire pontos a kalkuláció által kiszámolt ár?

Amennyiben minden adatot pontosan megadott, akkor az online kiszámolt ár tökéletesen pontos, nincs semmilyen extra, egyszeri költség sem. Extra költség akkor léphet fel, ha a beültetéshez valamilyen extra sablont kell készíteni (pl. valamilyen keretet, ami speciális pozicióban tartja az alkatrészt forrasztás közben), valamint akkor, ha olyan beültetési, szerelési feladat van (pl. kábelek ráforrasztása a nyákra), melyet a gépek nem tudnak elvégezni. Az ilyenek ritkák és ilyen esetben még a megrendelés véglegesítése előtt jelezzük a felmerülő költségeket.

Hol gyártja a Soniclab a paneleket?

Az üres NYÁK-okat a beszállítóinkkal (Eurocircuits vagy Würth Elektronik) gyártatjuk, a kívánt technológiai eljárással. A gyártás helyszíne Németország, Belgium és Magyaroszág.
A beültetést (SMT beültetés, szelektív forrasztás, ellenőrzés, stb.) a Soniclab telephelyén, Budapesten végezzük.

Vállal a Soniclab nagyobb mennyiségben illetve speciális paraméterekkel (pl. többrétegű NYÁK-kal) történő gyártást?

Igen, de az online rendelés csak tipikus konfigurációkkal és mennyiségek esetén lehetséges. Egyedi árajánlatért írjon info@soniclab.com címre.

Hogyan lehet fizetni a Soniclabnál?

Elfogadunk MasterCard illetve Visa bankkártyát, valamint előre utalás és készpénzfizetés is lehetséges.


Saját beszerzésű NYÁK-ot is hozhatok beültetésre ?

Természetesen. Ügyfeleink eldönthetik, hogy a beszerezést a Soniclabra bízzák vagy maguk szeretnék intézni. Ha Önök szerzik be a NYÁK-ot, akkor az összes szállítási költséget és illetéket az ügyfélnek kell

Biztosíthatom én az alkatrészeket a gyárátáshoz?

Igen. Ügyfeleink eldönthetik, hogy a beszerzést a Soniclabra bízzák vagy magunk szeretnék intézni. Ha Önök szeretnék beszerezni az alkatrészeket, akkor a szállítási költésgeket és adókat az ügyfél fizeti. Ha az alkatrészeket Ön biztosítja, kérjük vegye figyelembe a tartalékra vonatkozó követelményket. Itt . Arra is van lehetőség, hogy csak néhány alkatrészt biztosít az Ügyfél a többi alkatrész beszerzését a Soniclabra bízza.

A gyártási folyamat ólommentes?

Igen. Csak ólommentes anyagokat és alkatrészeket használunk a gyártás során. Ha az ügyfél ólmos gyártást kér, akkor az azt kérésre teljesítjük.

Mik azok a referncia pontok (fiducials)?

A referencia pontok azok a kis, általában kör alakú rajzolatok a réz rétegen, melyek azt a célt szolgálják, hogy a beültetőgép felismerje a NYÁK elhelyezkedését. The pick and place machine uses a camera to find the fiducial marks on the PCB. The measured position and angle is used to correct the alignment of the board. A detailed guide is available here:  Részletes útmutató itt található.

A Soniclab hogyan számítja a teljesítési időt?

A gyártási hatádiő azt követő naptól számít, amikor az alábbi feltételek teljesültek:
  • A gyártáshoz szükséges összes fájl beérkezett.
  • A fizetés megtörtént.
  • A NYÁK és az alkatrészek megérkeztek (abban az esetben, ha az ügyfél biztosítja azokat).
Például, ha hétfőn történt a fizetés és a 7 napos gyártást választotta az ügyfél, akkorlegkésőbb szerdán elküldjük a paneleket.

A Soniclab tudja kezelni a vágott szalagban biztosított alkatrészeket?

Igen, van módszerünk arra, ahogyan a váott szalagos alkatrészeket a beültető gép tudja kezelni.

Ha én biztosítom az alkatészeket, van-e szükség tartalékra?

Igen. A gép vizuálisan ismeri fel az alkatrész méreteit, alakját és tájolását. Végül a szoftvet dönti el az adott alkatrész helyességét és előfordulhat, hogy selejtnek minősíti. Továbbá, amikor az alkatrész az adagolókra (feeder) helyezzük, akkor a szalag kezdetén néhány alkatrész leeshet. Kérjük vegye figyelembe a tartalékra vonatkozó követelményeket. Itt .

Hogyan határozza meg a Soniclab az általa biztosított alkatrészek árát?

Az alkatrészeket ismert beszállítóinktól, mint például a Farnell, Digi-Key, Mouser, Avent, Arrow stb. szerezzük be. A listaárra általánosan 15% felárat számítunk fel, mely felfedezi felmerülő költségeket, közterheket. A felár mértéke 10% és 30% között változik a rendelt gyártási mennyiségtől függően.

A BOM fájlban feltétlenül a pontos gyártói cikkszámokat kell megadni?

Nem, de ajánlott. Ha a cikkszám pontosan meg van adva, akkor könnyen el tudjuk készíteni az árajánlatot és a beszerzés is gyorsabb. Ellenkező esetben, megfelelő alkatrészt keresünk az adott helyre. Például, ha 100nF/16V/0603 szerepel a BOM fájlban és nincs megadva cikkszám, akkor könnyen meg tudjuk találni a megfelelő alkatrészt. A bonyolultabb alkatrészek esetén gyártói szám nélkül, pusztán a termék lerírásából nem feltétlenül találjuk meg a kívánt alkatrészt. A félreértések elkerülése érdekében, kérjük törekedjen a cikkszámok pontos meghatározására.

Törölhetem vagy módosíthatom a megrendelésem, amikor már véglegesítettem és kifizettem?

Ez a gyártási folyamat előrehaladtától és a módosítás mértékétől függ. Kérjük küldjön emailt az info@soniclab.com címre és mi tájékoztatjuk a lehetőségekről és a módosítások pótdíjáról/felárakról. Az általános szabály szerint nem számolunk fel díjat a módosításért és a törlésért, de a már felmerült költségeket (például a már beszerzett alaktrészek költségét) az ügyfélnek kell állnia.

Milyen kiszállítási lehetőségek vannak?

Több szállítási lehetőséget kínálunk. Ügyfelünk a következő opciók közül választhat:
  • A szállítás TNT Economy vagy Express szolgáltatással, melynek díjairól fizetés előtt, az adatok ellenőrzésekor tájékoztatjuk. Bővebb információ
  • Ügyfeleink az általuk preferált fuvarozó vállalatot választhatják (pl. Fedex, DHL, UPS, stb.) Ebben az esetben a szállítási költséget a szállítmányozóval kell rendezni.


Milyen adó és / vagy más közteher várható?

A kiszállítás függ a vámkezelési illetéktől és /vagy függ az alábbi feltételektől:
  • Az ügyfél cég vagy magánszemély
  • Kiszállítás helye (EU vagy EU-n kívüli ország)
  • A termék értéke
  • A célország jogszabályaitól
Kattintson ide részletes információkért




Az árak nettó árak. 27%-os ÁFA kerül felszámításra a következő esetekben:
  • A vásárló magánszemély és Európai Uniós tagállamban él
  • A kiszállítási cím vagy számlázási cím Magyarország területén található
  • A vásárló egy cég, de nem rendelkezik érvényes EU adószámmal
